提供具有高精度、光滑流道的高品位精密产品。
这些零件可用于集束光/液体的通过和控制流量。
用于收窄电子或离子束的光阑要具有高质量的孔眼、平整且零瑕疵的表面，以防止电荷干扰电子束/离子束。
应用
- 集束电子束/离子束/X 射线，控制流量
- 计量/检查
- 实验室仪器
- 真空部件
特点
- 我们提供超精密微孔径的深孔加工。（示例：孔径 ⌀0.003 mm，厚度 0.010 mm)
- 最小加工孔径：⌀0.003 mm.
- 根据客户要求，加工材料可对应不锈钢、钼、钽等

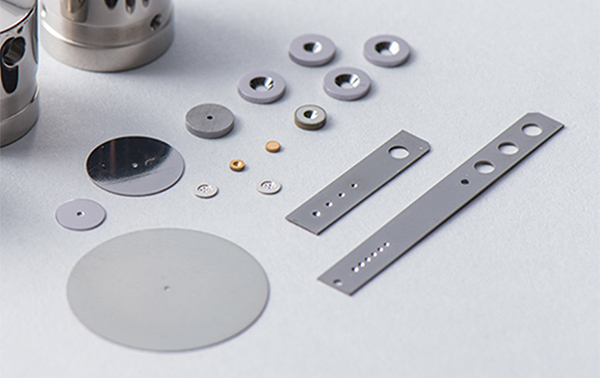

产品加工示例
提供光滑流道产品，这也是各种光栅的要点。
根据规格要求，还可以运用激光和 FIB等多种方法进行加工，满足客户要求。
X射线准直器加工示例：
| 孔径 | 0.003mm |
|---|---|
| 厚度 | 0.010 mm (L/D=2x) |
| 材料 | 钨 |
| 孔径 | 0.050mm |
|---|---|
| 厚度 | 0.010 mm (L/D=2x) |
| 材料 | 钨 |
| 孔径 | 0.025mm |
|---|---|
| 厚度 | 0.010 mm (L/D=2x) |
| 材料 | 钨 |
