狭缝式模具
-
- Empty
- Empty
- Empty
- Empty
采用超精密研磨技术，生产出优质薄层涂布所必需的涂布模头。

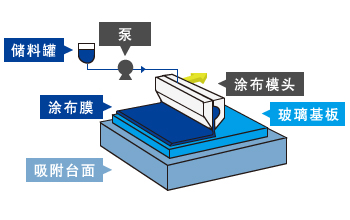

液晶平板和薄膜的涂布必须满足涂层厚度一致、平整、无皱褶的要求。涂布模头是持续满足这些要求的关键所在。
凭借独特的技术，我们可生产出具有一流表面精度和模唇精度的涂布模头。这些产品广泛应用于东丽自有的生产设备中。
应用
- 液体涂料涂布等
- 液晶显示器和薄膜的涂布
特点
- 为各类大小尺寸产品提供支持，加工出高精度合模面的产品，即使是大尺寸产品也能做到高精度。
- 方便组装和调整的结构设计。
- 可制造长达 3700 mm 的涂布模头。
- 模唇直线度可达到 5 μm以下或更高。
- 可对应不锈钢、SKD、超硬等材料。

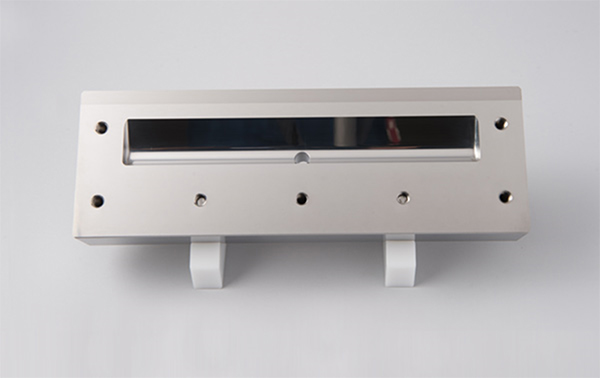

产品加工示例
超精密研磨可实现微米级表面精度，即使大尺寸零件也能实现。
- 最大工件尺寸：约 3700 mm
- 材料：不锈钢/超硬/陶瓷
| 长度 | 模唇间隙 | 模唇 | 模唇 | 合模面 | 流道 |
|---|---|---|---|---|---|
| 精度 | 直线度 | 平面度 | 表面粗糙度 | 表面粗糙度 | |
| 300mm | R2μm | 3μm | 3μm | 0.1s | 0.4s |
| 500mm | R2μm | 3μm | 3μm | 0.1s | 0.4s |
| 1000mm | R3μm | 3μm | 3μm | 0.1s | 0.4s |
| 1500mm | R5μm | 5μm | 5μm | 0.1s | 0.4s |
| 2000mm | R5μm | 8μm | 8μm | 0.1s | 0.4s |
| 2500mm | R5μm | 10μm | 10μm | 0.1s | 0.4s |
| 3000mm | R5μm | 10μm | 10μm | 0.1s | 0.4s |
如有特殊精度要求，请咨询我们。
